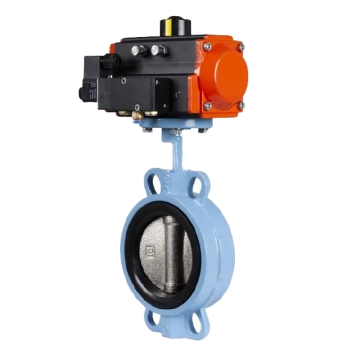

Przepustnica DN40 z napędem pneumatycznym jednostronnego działania (ze sprężyną)

Przepustnica DN40 z napędem pneumatycznym jednostronnego działania (ze sprężyną)

Przepustnica DN40 to armatura odcinająco-regulacyjna stosowana w instalacjach, w których istotne są szczelne zamknięcie medium oraz niezawodna praca w układach automatyki. Produkt może pracować z wodą, powietrzem oraz innymi cieczami i gazami neutralnymi dla materiałów urządzenia. Korpus wykonano z żeliwa, dysk ze stali nierdzewnej, a uszczelnienie z gumy PU. Zawór może być montowany w dowolnej pozycji.

Najważniejsze cechy:

• średnica nominalna: DN40

• napęd pneumatyczny jednostronnego działania (ze sprężyną)

• konstrukcja międzykołnierzowa

• szczelność zamknięcia: Klasa A

• korpus z żeliwa

• dysk ze stali nierdzewnej

• uszczelnienie z gumy PU

• montaż w dowolnej pozycji

Dane techniczne:

• Typ armatury: przepustnica / zawór motylkowy

• Średnica nominalna: DN40

• Typ sterowania: napęd pneumatyczny

• Ciśnienie robocze: 10–16 bar

• Temperatura medium roboczego: 0 do +120°C

• Medium robocze: woda, powietrze i inne ciecze oraz gazy neutralne dla materiałów urządzenia

• Szczelność: Klasa A

• Materiał korpusu: żeliwo

• Materiał dysku: stal nierdzewna

• Materiał uszczelnienia: guma PU

Uwaga techniczna:
W załączonej tabeli producent podaje szczegółowe wartości KV oraz momentu obrotowego od DN50 wzwyż, dlatego dla DN40 te dwa parametry nie są wyszczególnione w tym pliku. Sam zakres średnic serii obejmuje jednak DN25–DN350.

Zastosowanie:
Przepustnica DN40 znajduje zastosowanie w instalacjach przemysłowych, układach technologicznych, systemach uzdatniania wody oraz innych instalacjach wymagających skutecznego odcinania lub regulacji przepływu medium. Tego typu armatura wykorzystywana jest m.in. w przemyśle chemicznym, papierniczym, spożywczym, energetycznym, hutniczym oraz górniczym.
